Cartes de l'aléa sismique du Code national du bâtiment du Canada 2020

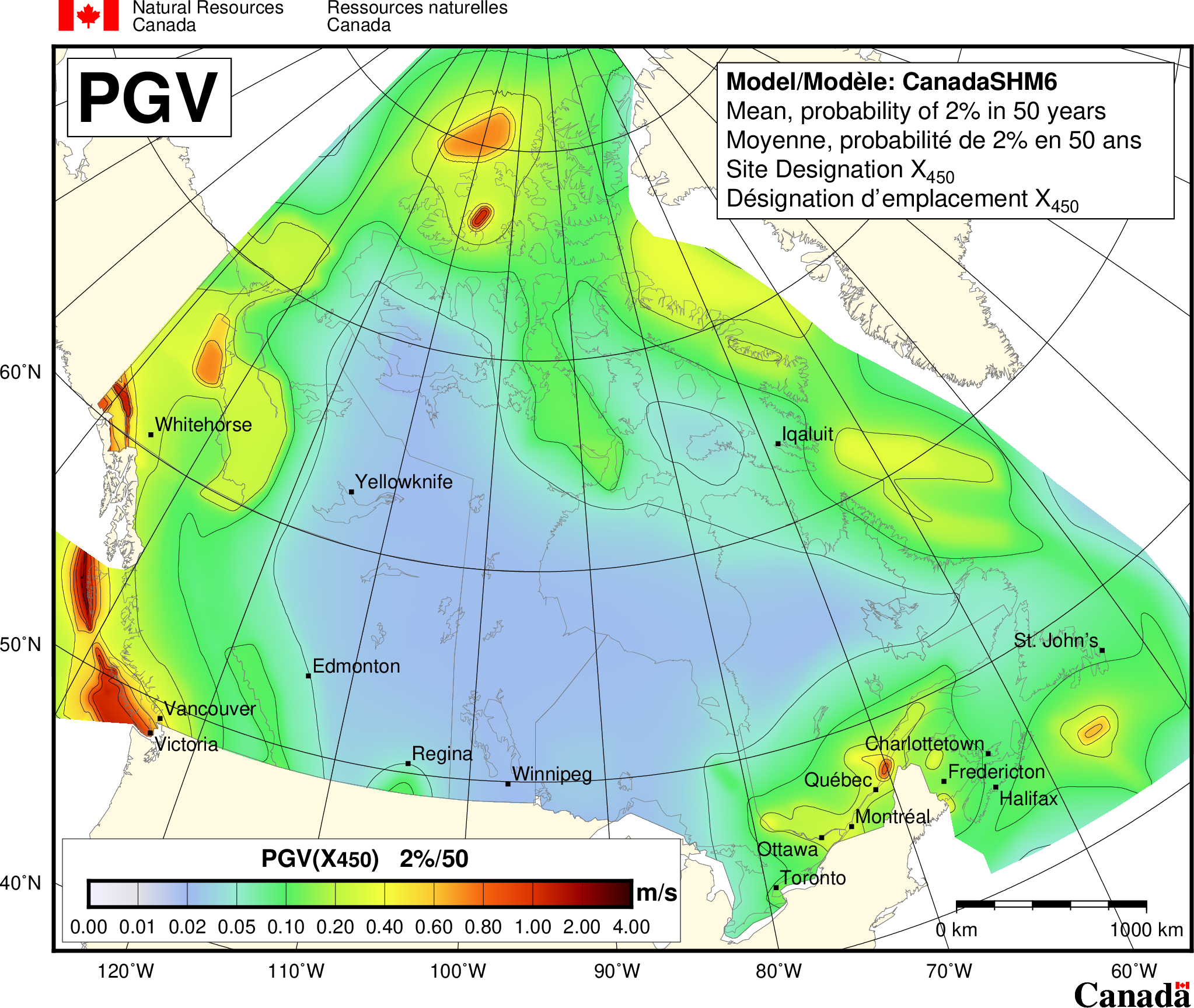

Les cartes d'aléa sismique 2020 du Canada montrent le niveau d'aléa sismique et donnent une indication de la direction et de l'inclinaison de la pente d'aléa à travers le pays. Notez que l'échelle de couleur est réglée d'une carte à l'autre afin de montrer les variations nationales de manière raisonnable. Il n'est pas prévu que les valeurs soient lues sur ces cartes (d'où leur petite échelle). Plutôt, les valeurs pour les sites individuels peuvent être déterminées de l'outil sur les aléas sismiques du Code national du bâtiment du Canada 2020. Les cartes des valeurs spectrales (Sa(T), où T est la période en secondes) et de l'accélération maximale du sol (PGA) sont données en unités de g (9,81 m/s²). La carte de la vitesse maximale du sol (PGV) est donnée en m/s.

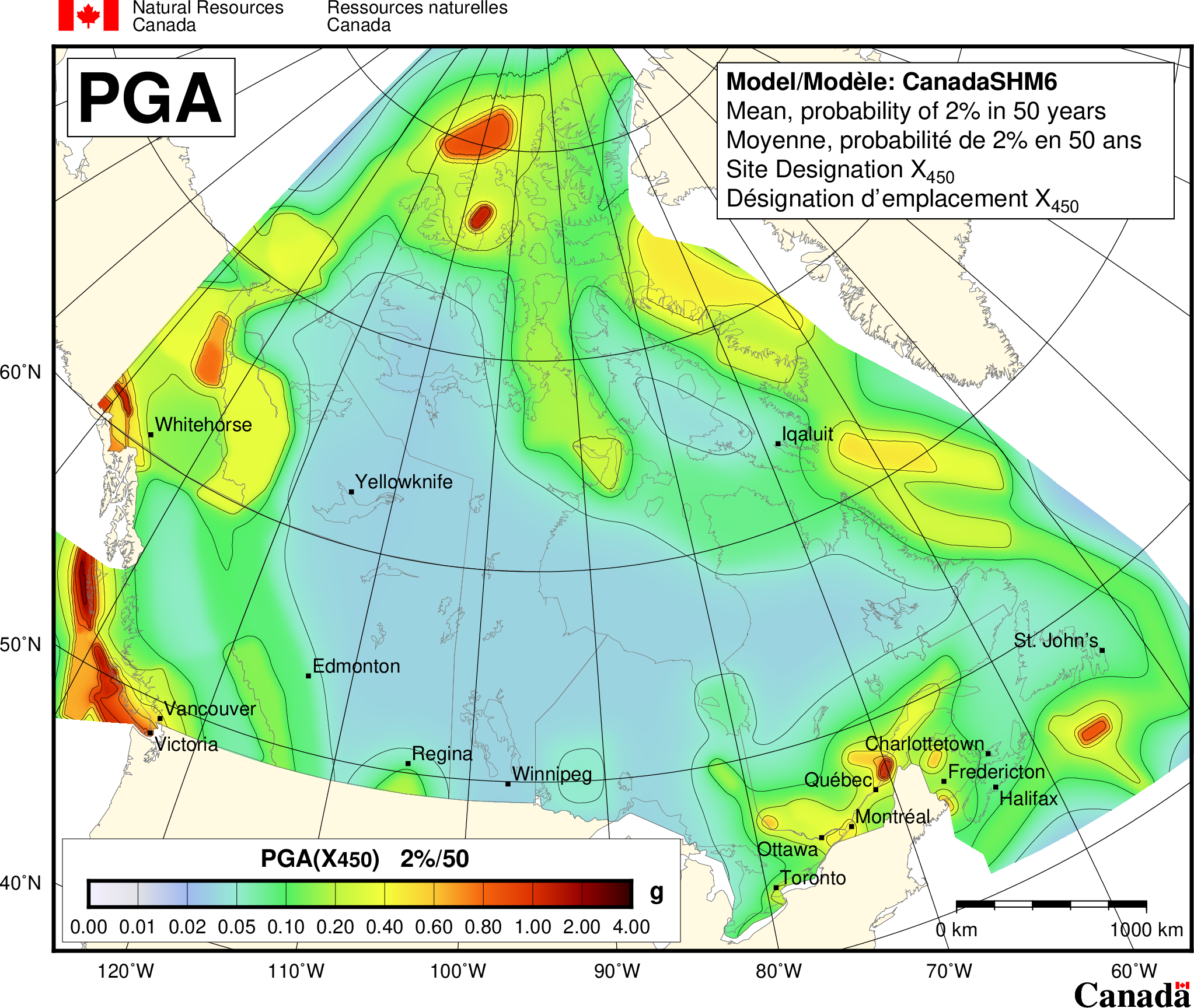

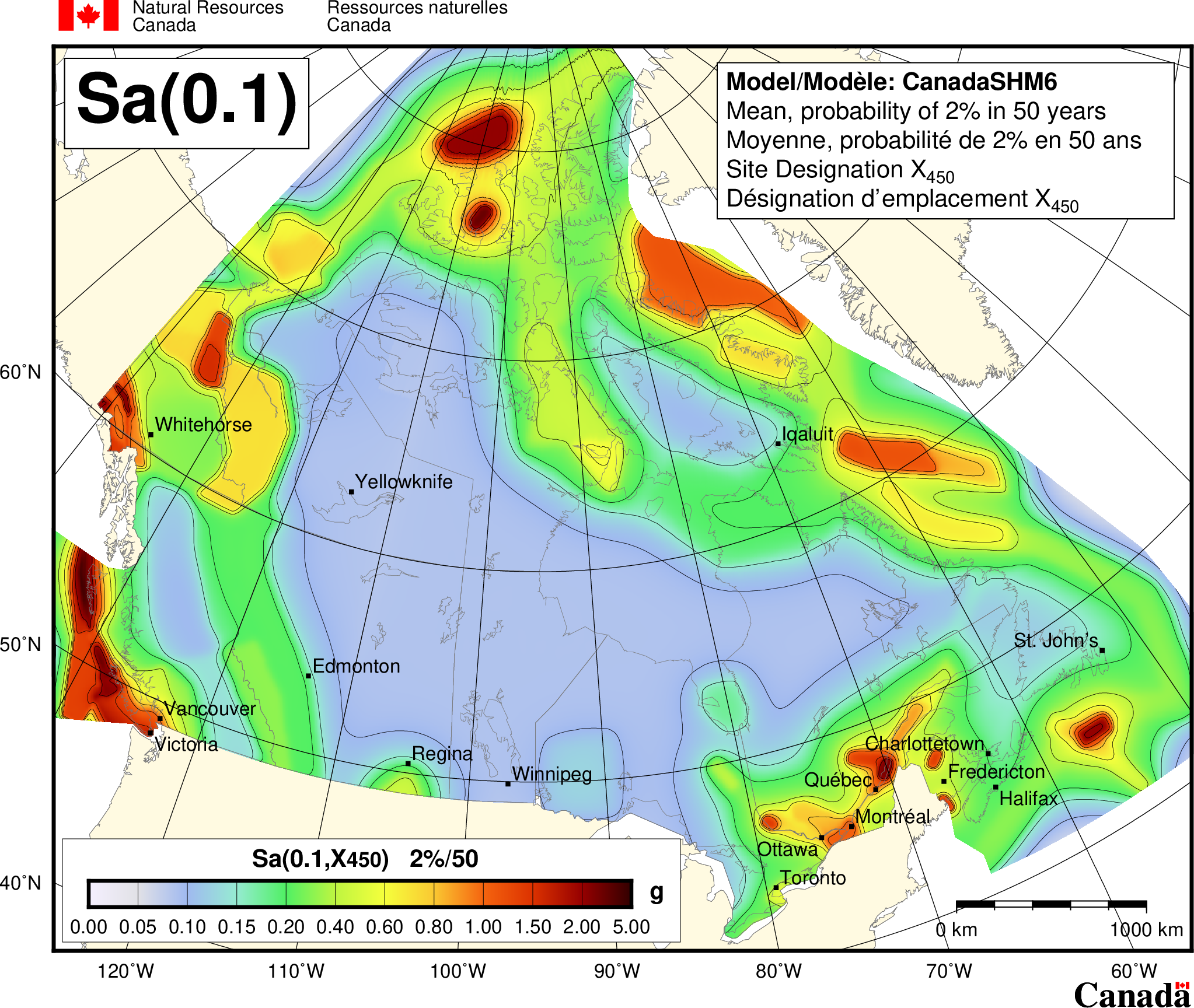

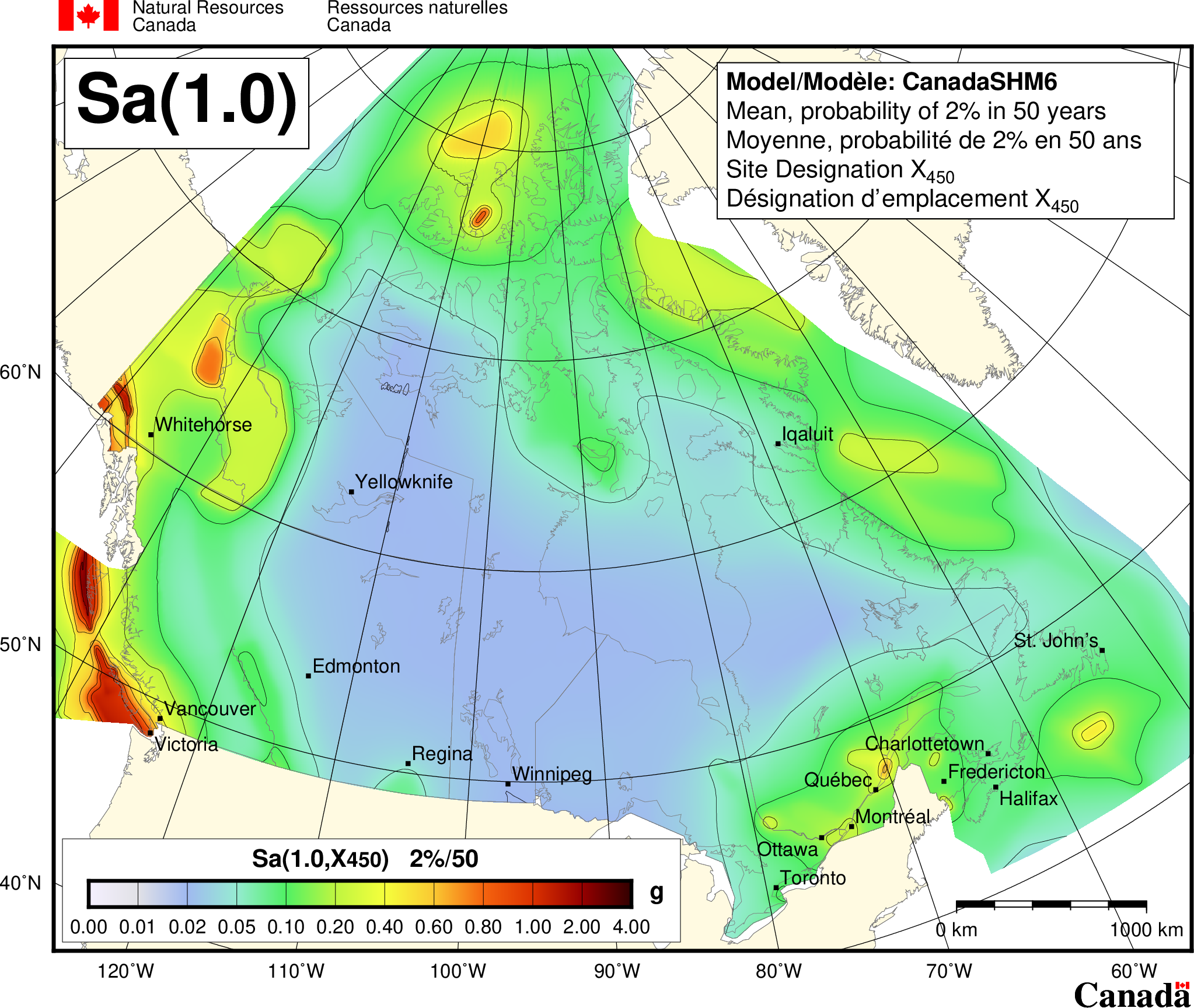

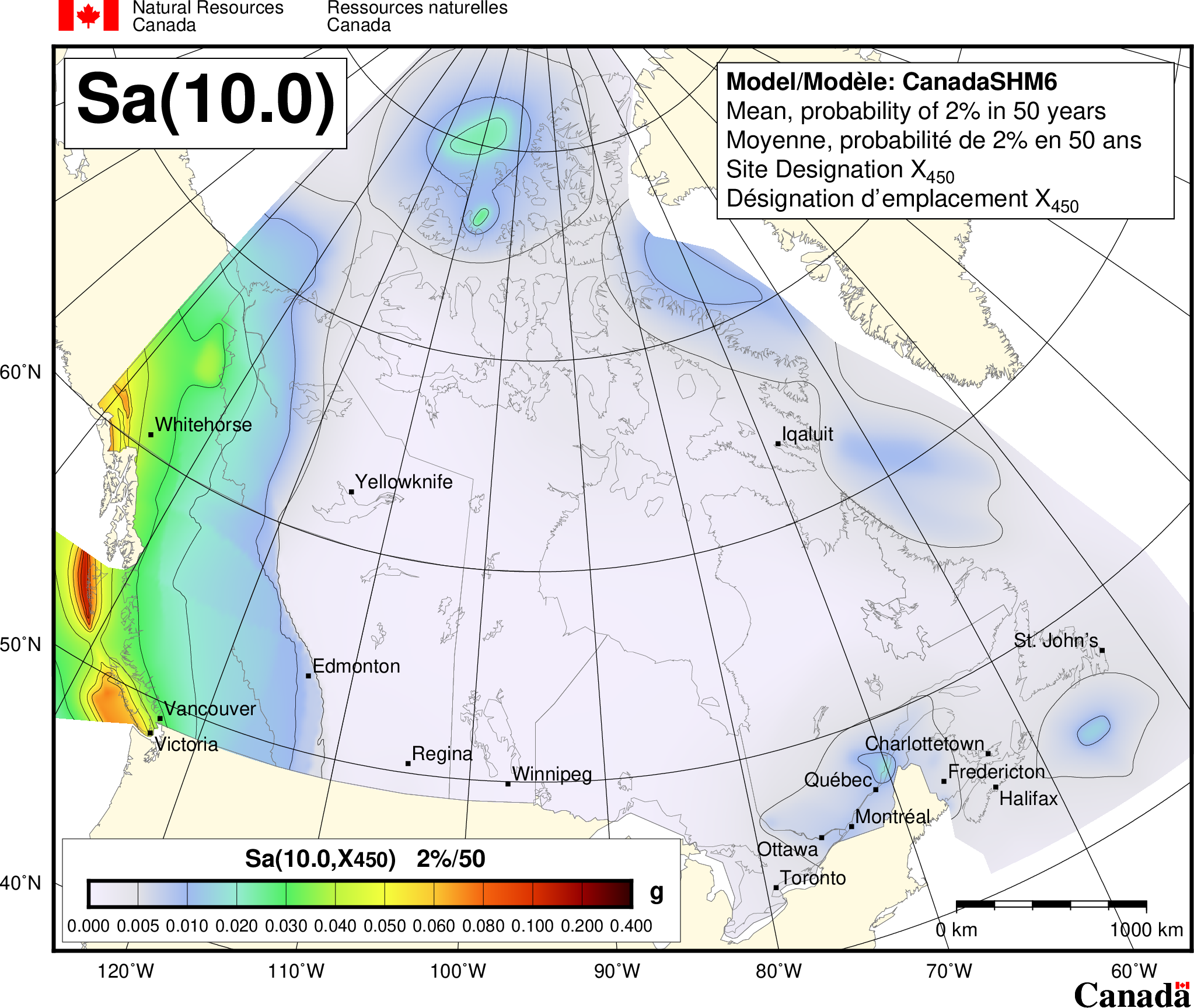

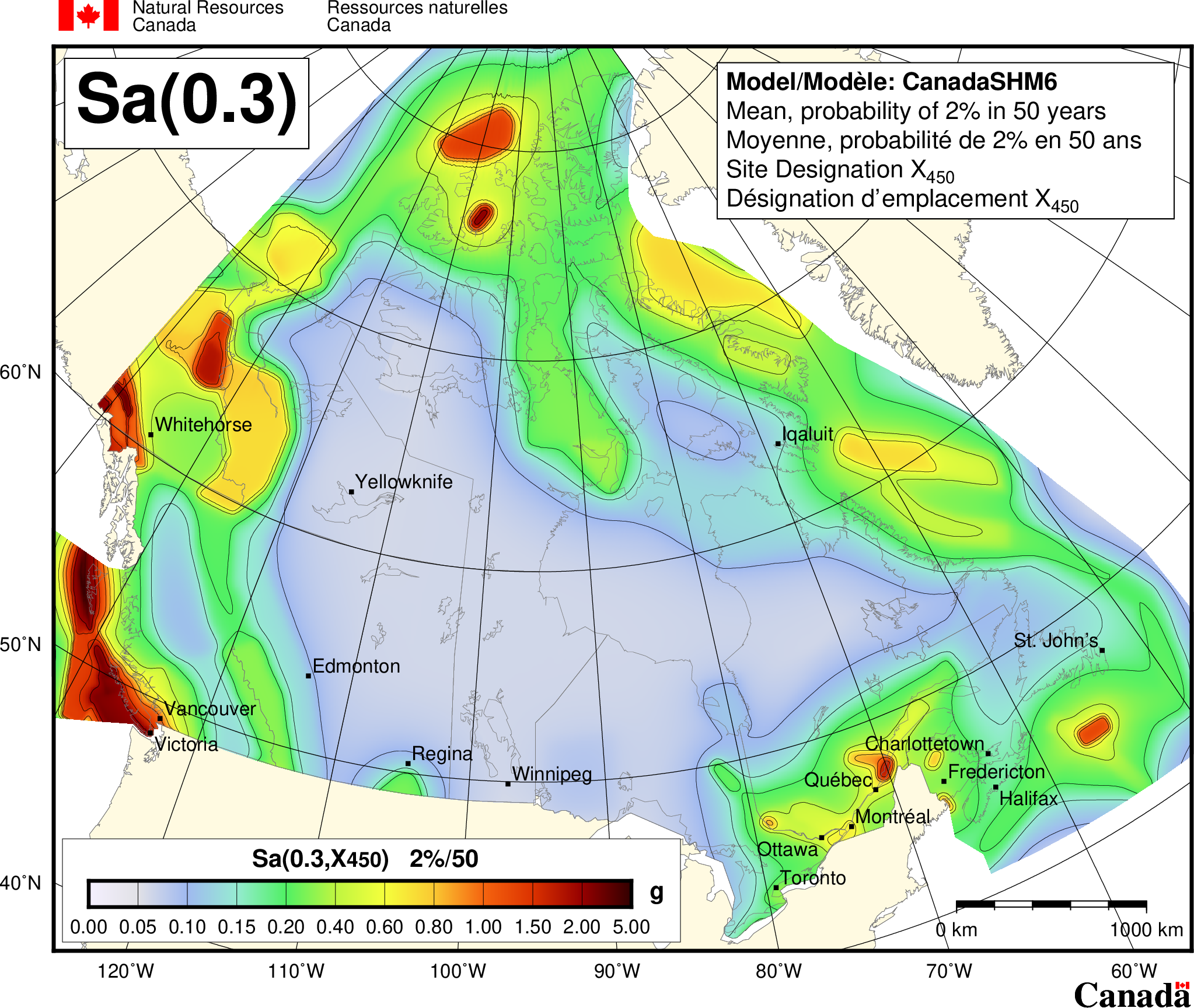

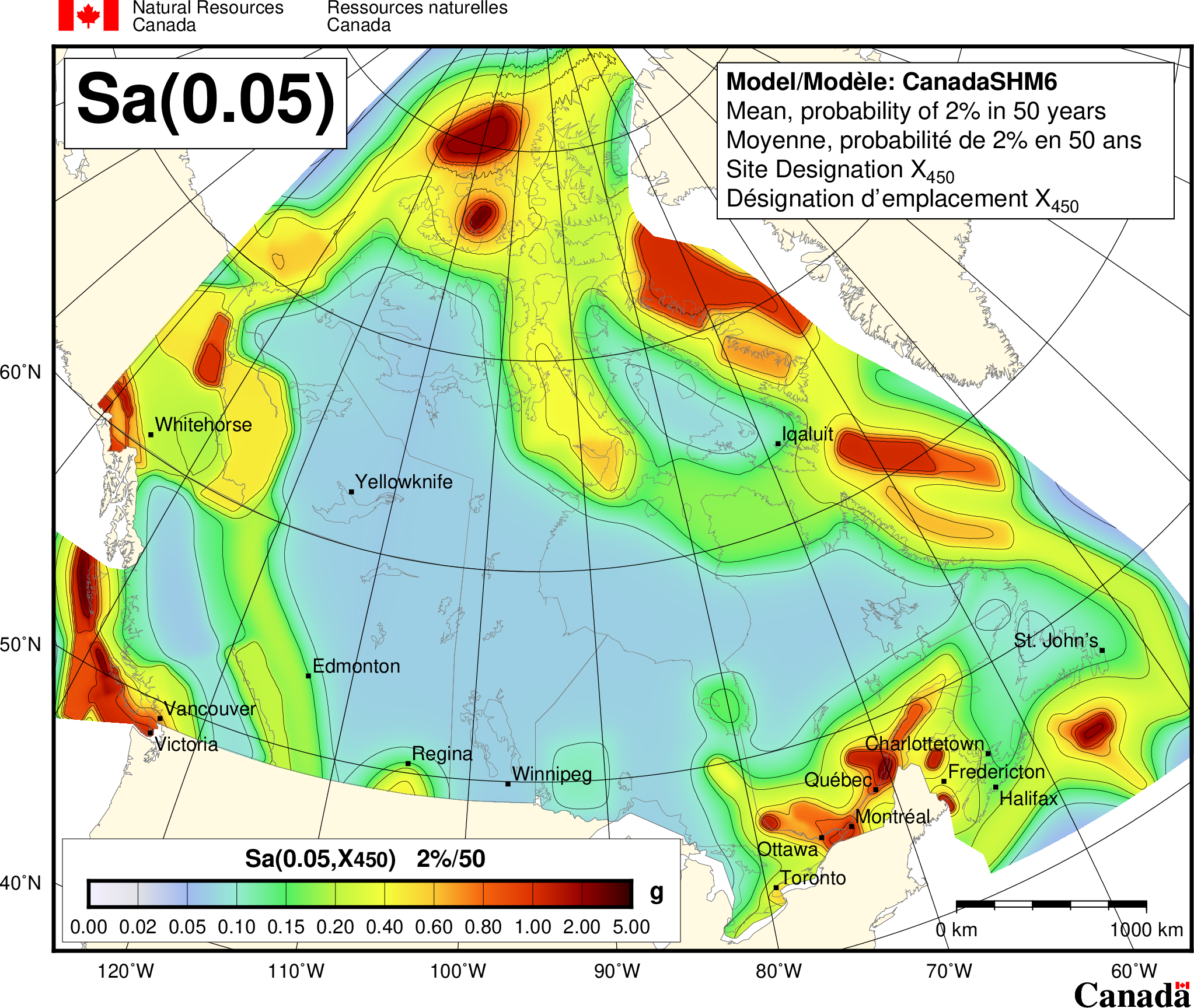

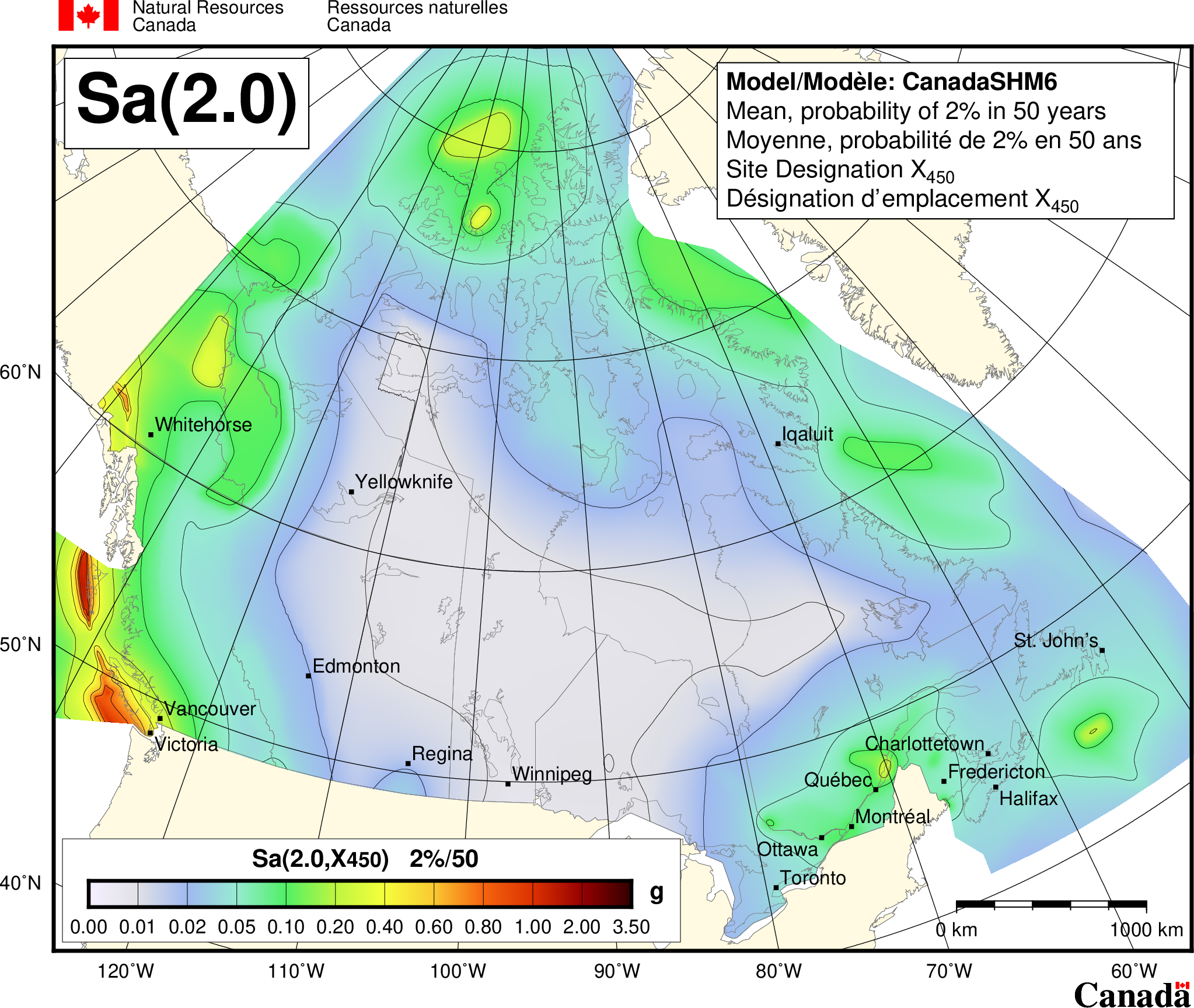

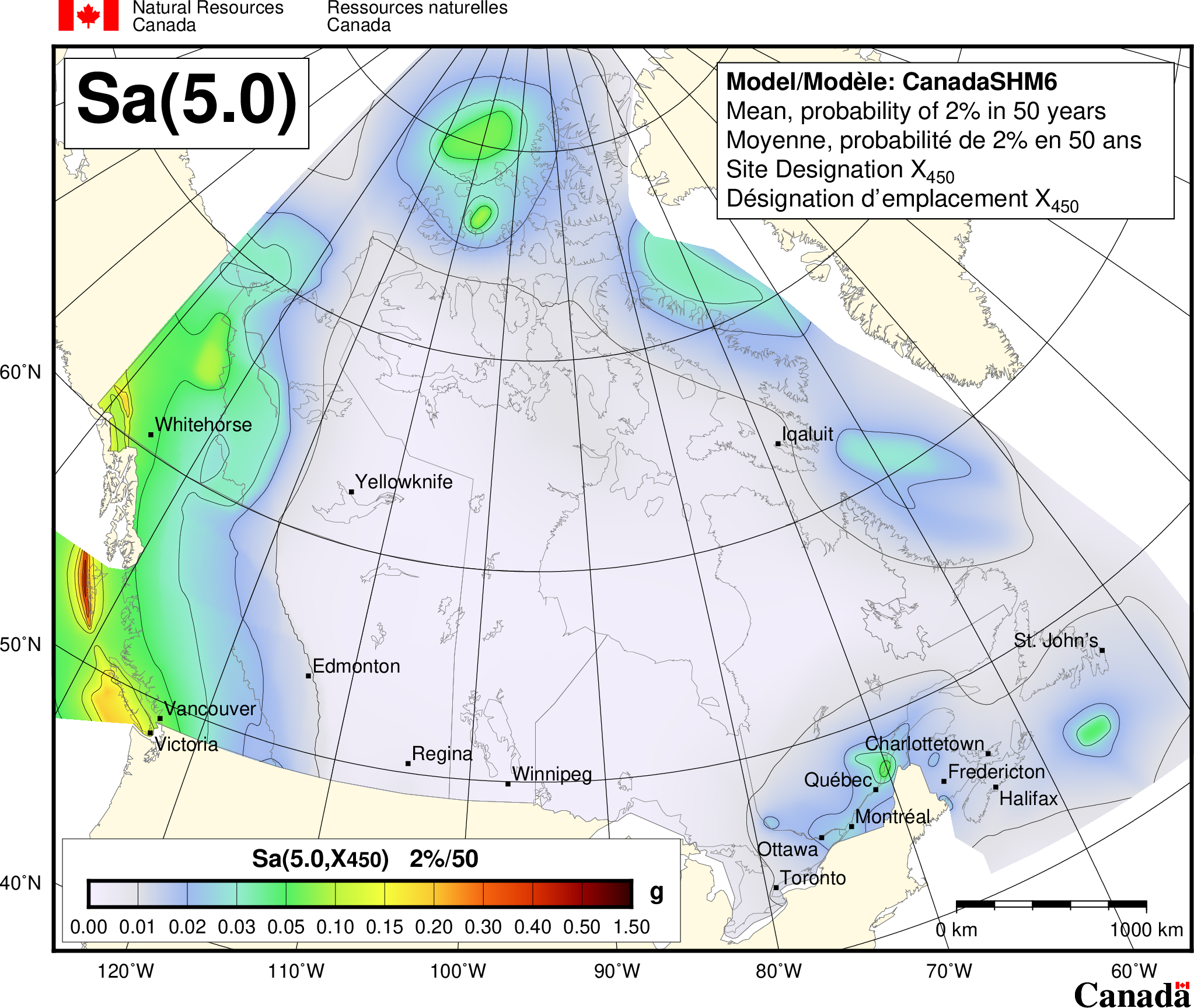

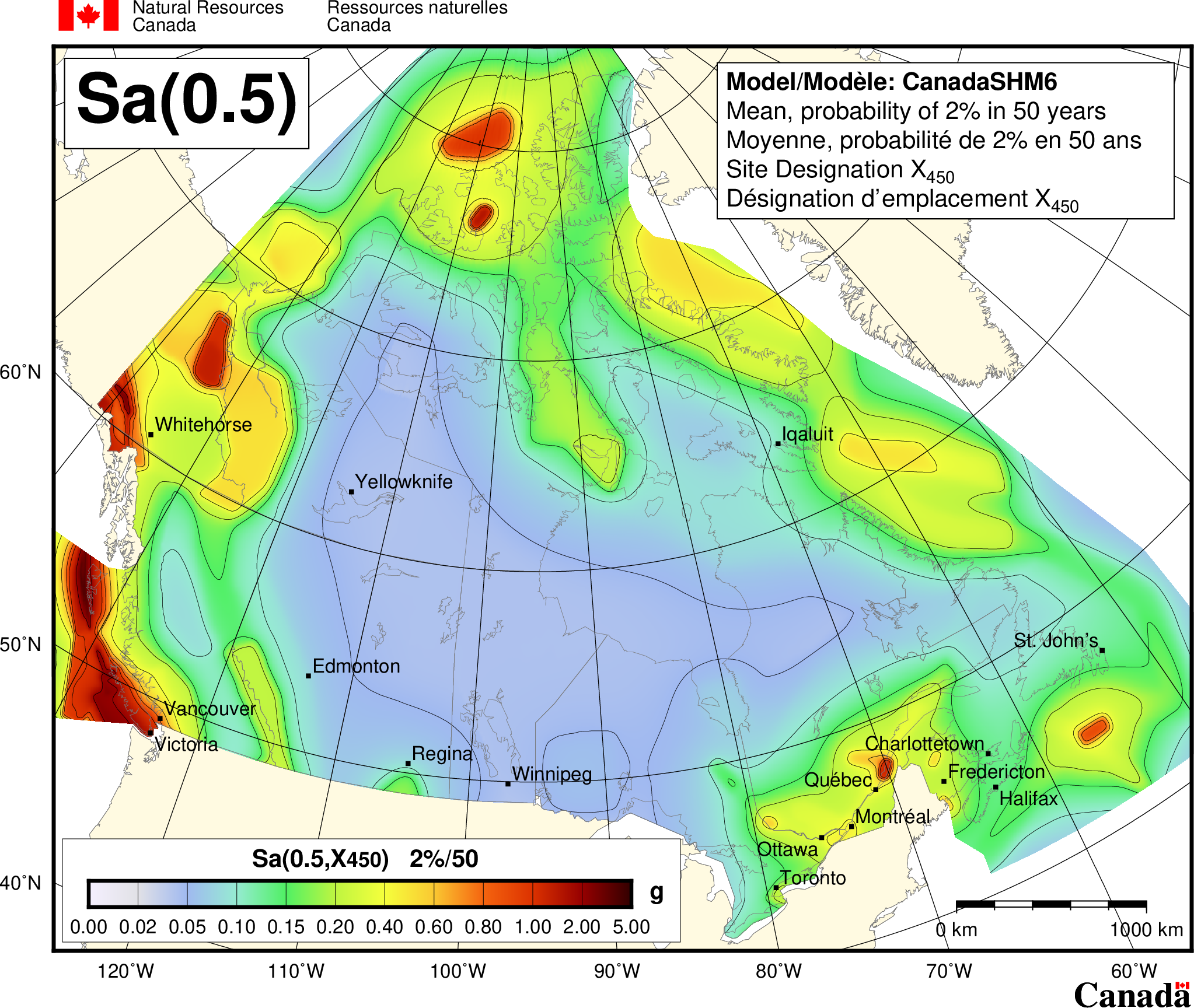

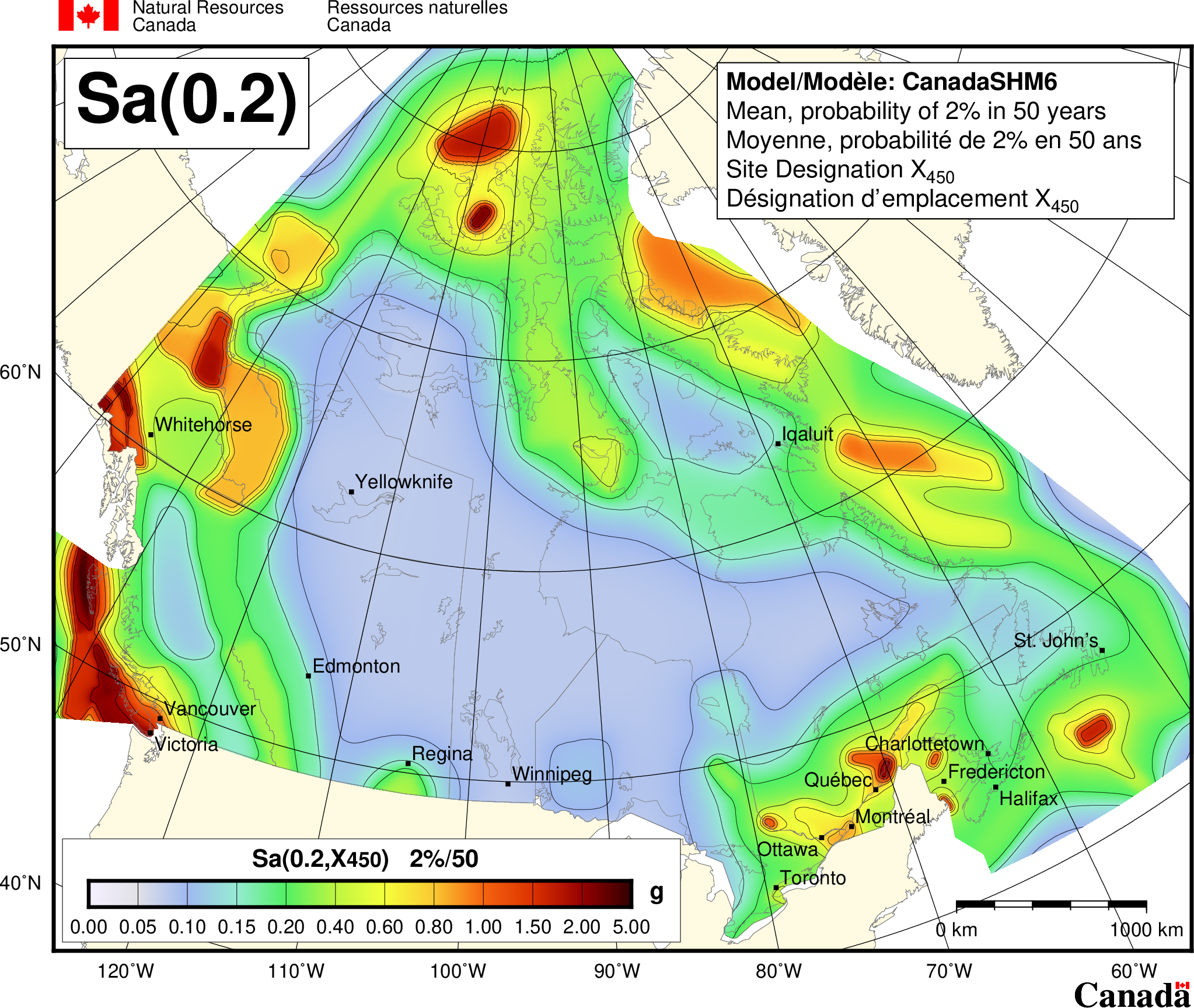

Le code et le commentaire du CNB 2020 exigent des valeurs d'aléa sismique pour 11 mesures d'intensité et 3 probabilités pour une désignation de site XV (V_s30 entre 140 - 3000 m/s) ou de X_S (classes de sites E-A). Nous fournissons ci-dessous une série de cartes représentatives pour une désignation de site X₄₅₀ (c'est-à-dire pour une valeur de V_s30 de 450 m/s) avec une probabilité de 2 % en 50 ans. Comme indiqué dans l'outil sur les aléas sismiques, les valeurs cartographiées sont sensibles à la désignation du site (V_s30ou classe de site) et à la probabilité.
